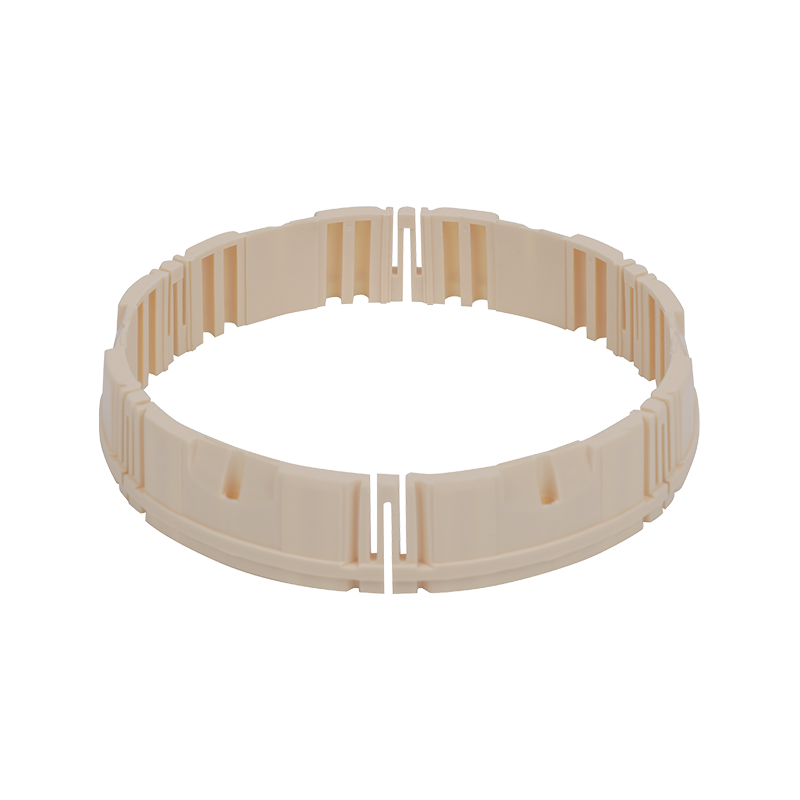

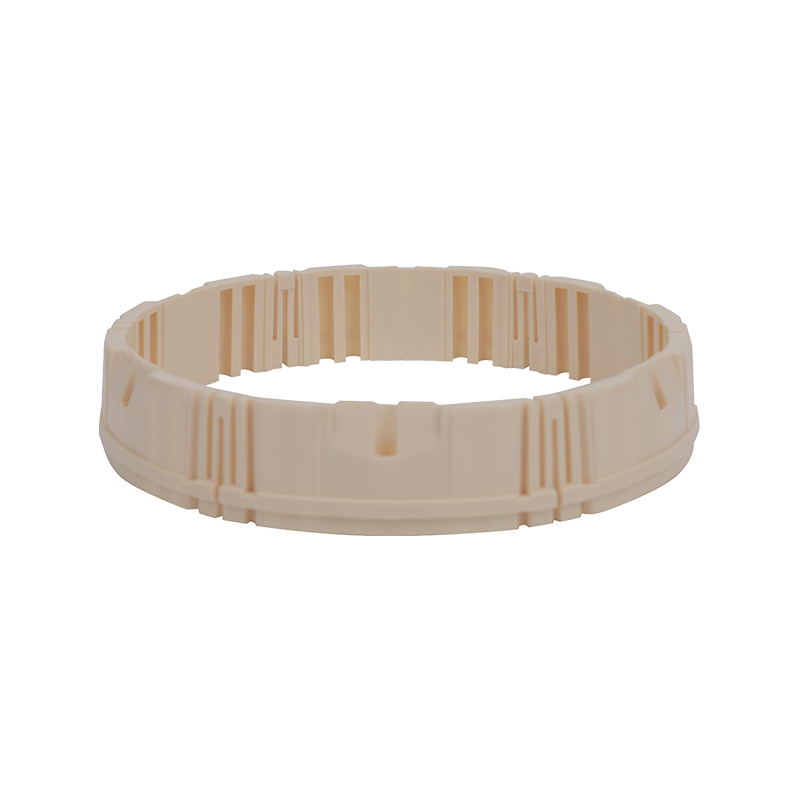

TMT锭子涨圈HC-092

产品描述

φ120mm Perforated pink

一、TMT锭子的技术演变

TMT锭子（Spindle，又称筒管座/筒管夹，英文：Bobbin Holder / Chuck）是TMT卷绕机中承载筒管高速旋转、完成卷装成形的核心转动部件。TMT机械公司成立于2002年，是东丽工程、村田机械和帝人精机（Nabtesco）三家公司的合资企业，拥有全球化纤机械市场约40%的份额。然而TMT的技术积累远早于此——三家母公司在合成纤维机械领域的工程经验超过50年，锭子系统的技术演变正是这一历史积累的结晶。

第一阶段：早期机型（1970–1990年代，东丽工程/村田时代） TMT的前身企业在这一时期开发了最早的高速卷绕机锭子系统。早期锭子较短，卡盘长度约600–800 mm，纺速上限约3500 m/min。锭子轴承采用油脂润滑球轴承，筒管固紧方式以简单弹性张紧为主，锭子外筒体为铸铝件。

第二阶段：ATi系列前的V系列时代（1990年代） 随着POY纺速突破4000 m/min，TMT推出了V01、V02等系列卷绕机，对应锭子系统进行了重大升级：

轴承系统由单纯油脂润滑改为精密角接触球轴承（P4级）；筒管夹持机构引入了弹性涨圈（Expansion Ring）系统，实现可靠的无键夹紧；锭子轴体由铸铝改为高强铝合金精密机加工，圆柱度公差进入微米级别。

第三阶段：ATi系列——技术整合的里程碑（2002年至今） ATi代表"先进技术与集成"（Advanced Technology and Integration），是TMT成立后推出的新一代卷绕机系列，集合了三家母公司的最优技术与专利。ATi系列覆盖卡盘长度1200–1520 mm，采用旋转导丝或凸轮导丝两种导丝系统。

对应ATi系列的锭子系统实现了以下技术飞跃：

超长化，过去20至30年间，筒管夹长度从600毫米增加了三倍，达到1.8米，锭位数也增加了三至四倍，生产率提升了相应倍数；超高速化，纺速达到5500 m/min（约相当于新干线时速300 km），锭子设计须应对极端的离心力和热膨胀；引入高精度电主轴技术，锭子径向跳动达到μm级别；涨圈系统标准化，HC-092、HC-094等标准型号在全球化纤厂广泛应用。

第四阶段：随着TMT卷绕设备的普及，中国出现了一大批本地化设备维修、维护的服务性企业，嘉兴胜邦机械设备有限公司是其中最早实现进口TMT设备全配件维修的公司。公司拥有先进的数控加工机床，德国申克原装动平衡机，航天部六二五所等离子喷涂设备，德国巴马格公司原装热辊校温仪等一大批生产、检测、维修设备，依托强大的技术、设备及独到的地理位置优势与多家具有影响力的化纤企业如桐昆集团、新凤鸣集团、恒力集团、盛虹股份等建立了良好的合作关系，受到用户一致好评。其独立开发的双组份纺丝实验机是集公司多年经验及强大的系统集成技术制造而成，可以在本机上可以快速地完成单组份、双组份、多组份、POY、FDY、中强丝、细旦工业丝的生产。

二、TMT锭子系统的技术特点

1. 悬臂式单端支承结构 TMT卷绕机的锭子（筒管座）由转盘在一端支承，筒管串联装在沿轴线方向的锭子上，转盘旋转可将卷满的锭子换至待机位。 FPO这种悬臂式结构是高速自动落筒的前提，但同时要求锭子具有极高的刚性和精密的动平衡性能。
2. 变速驱动，全程恒线速控制 锭子由独立变频伺服电机驱动。随着卷装直径增大（空管约94 mm→满管约300 mm），锭子转速从约18000 rpm逐渐降低至约6000 rpm，全程维持恒定的纱线卷绕线速度（纺速）。
3. 涨圈式无键筒管固定 锭子外表面沿轴向分布多个涨圈槽（Expansion Ring Groove），涨圈安装在槽内，提供弹性径向力将筒管可靠夹持。这一设计实现了无工具的快速换管，是TMT卷绕机高效自动落筒的关键。
4. 超精密动平衡 锭子在最大转速下，轴承处振动速度须 ≤ 2.5 mm/s RMS（ISO 10816），这对于1200–1800 mm超长锭子尤为苛刻。动平衡精度通常达到G0.4级（ISO 1940）。
5. 高精密角接触轴承系统 驱动侧：精密角接触球轴承，通常采用2组背靠背（DB）或面对面（DF）配对安装 悬臂端：轴承刚性较弱，允许微量挠曲，防止因变形传递到轴承内圈造成卡死
6. 自动落筒与转塔换位 满管后，转塔旋转180°将满筒位换至待机位，新的空管位投入卷绕，全程无需停机。锭子须在旋转过程中仍保持精确定位，对轴承和锭子刚性要求极高。

三、主要型号与分类

1. 按配套卷绕机型号分类

2. 按轴体长度分类

（1）短轴型（600–1000 mm）：主要用于工业丝（IDY）、氨纶卷绕

（2）标准轴型（1200–1440 mm）：主流POY/FDY纺丝，ATi-4/6系列主力机型

（3）长轴型（1520 mm）：ATi高效型，12锭以上配置

（4）超长轴型（1800 mm）：ORCA最新平台，15 kg卷装专用

3. 按驱动方式分类

（1）直驱型（Direct Drive）：伺服电机直接驱动锭子轴，无传动损耗，高端机型

（2）皮带驱动型（Belt Drive）：经V形皮带减速驱动，部分较早机型使用，维护成本略低

四、TMT锭子的材料与结构

1. 锭子轴体（Spindle Shaft）

材料为铝合金（AlZnMgCu）或等效航空级高强铝合金。

2. 驱动轴段与轴承配合段

驱动侧轴颈部分经精密磨削，轴承型号一般选用P4级或P2级

3. 筒管接触面（外筒）

材料为铝合金或硬质铝合金，外表面经阳极氧化处理（增加与筒管内壁的微观摩擦力）

4. 端部结构

锭尾端设有筒管轴向限位台阶和防脱卡环槽

5. 整体结构示意

[驱动电机侧]─[角接触轴承组]─[锭子轴体]─[涨圈槽×N, 筒管套装靠涨圈径向力固定于此]─[端部限位]─[悬臂端]

五、TMT锭子的安装要求与安装步骤

1. 安装前提要求

执行完整停机程序；

确认转塔已锁定在维修位置；

必备工具：力矩扳手、铜棒（用于轻击）、专用锭子安装工装、百分表及磁力表座；

绝对禁止：用铁锤直接敲击锭子端部；用普通扳手夹持锭子轴体光滑面。

2. 安装步骤

步骤1：准备新锭子

拆包后目视检查锭子外观，确认无磕碰损伤；

核对型号与机台要求一致；

确认涨圈已预装且状态完好；

用无绒布清洁轴颈配合面和定位法兰面。

步骤2：拆除旧锭子

用专用锭子拆卸工装（顶出器）将旧锭子从转塔套孔中轴向推出；

记录旧锭子振动状态和温升历史。

步骤3：清洁转塔安装孔

步骤4：安装新锭子

将锭子轴向推入转塔孔，全程保持锭子轴线与转塔孔轴线同轴；

安装定位螺钉/法兰螺栓，按对角顺序分三步拧紧至规定力矩；

安装驱动皮带或联轴器（视机型）。

步骤5：跳动检验

用百分表在锭子末端测量径向跳动；慢速转动锭子一周，读取最大值。

步骤6：涨圈安装检查（详见下节）

步骤7：低速试运行

六、TMT锭子的日常使用与维护

1. 日常班次巡检（每班）：

• 监听锭子运转声音（异常噪声：研磨声、金属撞击声）；
• 用红外测温仪测量轴承区壳体温度，查看是否超越警戒值；
• 观察筒管在锭子上的固紧状态（有无滑移、松动）；

2. 每周检查：

• 测量轴承区振动
• 检查涨圈外观状态（有无破损、变形、老化）
• 检查驱动皮带（或联轴器）状态

3. 根据嘉兴胜邦机械设备有限公司的专业运行建议，定期维护计划：

锭子报废标准：

• 轴体产生可见裂纹或明显弯曲变形
• 重新动平衡后仍无法达到4级
• 轴承寿命耗尽且轴承座发生冷焊/锈蚀，无法正常更换轴承
• 涨圈槽磨损导致无法可靠固定涨圈

七、TMT锭子涨圈的材料与结构

涨圈（Expansion Ring，日文：拡張リング，又称筒管固紧圈、胀紧圈）是TMT锭子上最关键的易损消耗件。其核心功能是：通过自身弹性变形，在锭子外径与筒管内径之间提供径向弹性夹紧力，确保筒管在卷绕过程中不发生轴向或周向滑移，同时在落筒时允许工人用手轻松拔下筒管。

八、HC-092涨圈

HC-092是TMT锭子涨圈体系中两个最具代表性的标准型号，在全球化纤厂中保有量最大。HC-092截面更细、更小，提供较低的夹紧力，适配轻薄纸管（管壁薄，内壁较软），在较低纺速下表现稳定。

1. 命名规则解析

HC系列涨圈的命名遵循以下规则：

• HC：Holder Chuck（筒管夹），涨圈系列前缀
• 数字部分：对应特定锭子规格和适配筒管内径

2. HC-092涨圈技术特点

（1）适用场合：

• TMT ATi-415系列（POY 10锭位）
• 早期V系列卷绕机
• 卡盘长度≤1200 mm的机型
• 典型纺速范围：2500–5000 m/min

（2）几何特点：

• 截面：圆形截面（O形）
• 自然外径：略大于锭子槽外径，提供预压缩率

（3）材料规格：

• 标准材质：聚氨酯（PU）
• 颜色：通常为黄色或橙色

（4）安装数量：

• 每根标准锭子：每个筒管位2–3只涨圈，共约20–30只
• 具体数量依锭子设计图纸确定

九、涨圈安装要求与安装步骤

（一）安装前提要求

1. 锭子必须停转，确认电机断电
2. 清洁锭子涨圈槽：擦净槽内油脂和纤维屑
3. 检查旧涨圈状态（记录磨损情况作为使用寿命参考）
4. 核对新涨圈型号与锭子要求一致
5. 将新涨圈从包装中取出，目视检查有无破损、异形、裂纹

（二）安装步骤

步骤1：移除旧涨圈

• 使用专用钩形拆卸工具
• 将钩头插入涨圈内侧，轻轻挑起涨圈，沿槽方向旋转取出
• 严禁：用锋利刀片直接切割，可能损伤锭子涨圈槽

步骤2：清洁涨圈槽

• 用无绒布彻底擦净槽内旧涨圈残留物
• 用气枪轻吹，确认槽底清洁
• 检查槽侧壁有无磨损沟痕或毛刺

步骤3：安装新涨圈

步骤4：全面检查

• 逐只检查同根锭子上所有涨圈，确认安装状态一致
• 记录更换日期和数量

步骤5：功能验证

十、涨圈的日常使用与维护要求

（一）每班巡检

• 目视检查运行中筒管有无轴向滑移
• 目视检查落筒时筒管拔除是否顺畅

（二）每月检查（停机状态）

• 取下全部筒管后，逐只检查所有涨圈

（三）清洁要求

• 涨圈可用清水或低浓度（<5%）中性清洗剂擦洗
• 严禁：丙酮、甲苯、MEK等有机溶剂（会溶胀PU，导致体积膨胀和机械性能骤降）
• 严禁：强酸、强碱溶液

十一、嘉兴胜邦机械设备有限公司的专业化建议

1. 使用寿命影响因素

涨圈的实际使用寿命受以下因素综合影响：

(1) 纺速（最主要因素） 纺速越高，锭子转速越高，涨圈承受的离心力越大。每次筒管旋转，涨圈与筒管内壁之间存在微观相对运动（蠕动），加速疲劳损耗。

(2) 纺丝油剂（第二重要因素） 油剂成分中的酯类、醇类对PU有不同程度的溶胀作用。长期接触可导致涨圈体积膨胀，弹性模量下降，夹紧力减弱。选择与油剂配方兼容的涨圈材质至关重要。

(3) 环境温度 纺丝区环境温度加速PU老化。高温区段靠近热辊（FDY机型）的锭子，涨圈老化速度更快。

(4) 筒管材质与尺寸公差 筒管内径过大：夹紧力不足，涨圈容易打滑 筒管内径过小：涨圈过度压缩，加速疲劳破坏

(5) 安装/拆卸频次（落筒次数） 每次落筒=一次压缩-释放循环。落筒频率越高，涨圈疲劳积累越快。

2. 重要注意事项

（1）安全注意事项：

锭子高速旋转时（尤其>5000 rpm），严禁伸手触碰涨圈区域，破损的涨圈可能飞出造成伤害；落筒后须第一时间检查涨圈状态，出现异常立即停机处理。

（2）操作注意事项： 新涨圈安装前须将锭子槽彻底清洁，残留旧涨圈碎片会造成新涨圈偏位 ；不同批次的涨圈（即使型号相同）须分开存放，不同硬度批次混装同一锭子可能导致夹紧力分布不均；涨圈在室温下储存，开封后建议在6个月内使用完毕（PU会自然老化）。

（3）质量控制注意事项：建议每季度对在用涨圈进行抽样硬度检测（邵氏硬度计），对比原始规格，发现趋势性硬化时应提前更换；建议建立涨圈使用台账，记录每根锭子的更换日期，实现预测性维护。

（4）采购注意事项：建议优先采购TMT原厂涨圈或像嘉兴胜邦机械设备有限公司具有经过验证的市场化产品；第三方涨圈须经过至少3个月的试用评估，确认夹紧力、寿命和油剂相容性达标后方可批量替换。

FAQ

1. 胜邦的服务内容?

胜邦拥有一流的工程技术团队与先进完备的生产检测设备，拥有近20年行业服务经验，公司始终以自主创新为核心宗旨，以向各大化纤企业提供长期、稳定、全面的技术服务为己任，助力行业高质量发展。

2. 胜邦的核心竞争力？

公司拥有先进完善的化纤机械生产、检测、试验及维修设备，包括多用途数控机床、德国申克集团（Schenck Process GmbH）原装动平衡校正机、航天部六二五所等离子喷涂设备、德国巴马格公司（Barmag AG）原装导丝辊热校仪等。依托公司在化纤生产领域多年的丰富经验及成熟的系统集成技术，我们成功研发出一款革命性原型多用途纺丝机，通过该设备可便捷实现单组份、双组份、多组份、预取向丝（PoY）、全拉伸丝（FDY）、中强丝、超细丝及工业丝之间的灵活切换生产。

本文综合整理自TMT Machinery Inc.公开技术资料、行业工程实践经验及化纤设备零部件供应商产品信息。HC-092和HC-094的具体几何尺寸参数须以TMT原厂《卷绕机维护手册》和《备件目录》为最终依据，本文所列数值为行业工程参考值。
