F24 巴马格油嘴总成

产品描述

一、Barmag上油嘴的设计变化历史

Barmag油嘴的演变可分为以下几个阶段：

第一代：简单销形油嘴（Pin-type Nozzle，约1960–1975年）

最初的施油元件为一根金属圆销，油剂从内部孔道流出后在销的外表面形成油膜，纤维绕销接触而沾油。优点是结构简单，缺点是纤维受力不均，高速下油膜不稳定。

第二代：陶瓷单槽油嘴（Single-groove Ceramic，约1975–1990年）

油嘴是熔融纺丝过程中的关键部件，承受极大的磨损。采用专门研发的高性能陶瓷材料（如IMA87），通过提高耐磨性来延长使用寿命，同时通过特殊的表面结构来优化纱线质量。

这一阶段Barmag引入氧化铝陶瓷（Al₂O₃）材质，设计了带有精密V形或U形油槽的单槽油嘴。油剂从油嘴背面孔道进入，在槽底部形成稳定油柱，纤维束经过槽时均匀沾油。材质从早期的不锈钢演进为99%纯度氧化铝陶瓷。

第三代：多通道精密计量油嘴（1990–2000年代）

随着多头纺（8头、10头、12头）的普及，Barmag开发了多孔集成式油嘴，一个油嘴本体服务于多根纤维束，各通道独立供油，整体结构紧凑，便于换件清洗。

第四代：WINGS时代的新型施油嘴（2007年至今）

HOY工艺要求的上油率超过1%，是标准POY工艺上油量的两倍以上，油剂在每个纱线接触点都会被刮落甚至吹散，导致周围环境受到污染，从职业健康与安全（HSE）角度难以容忍。这些直接影响了WINGS HOY解决方案的开发，该方案采用封闭式牵伸区，防止被刮落或喷溅的纺丝油剂污染周边区域。

这一阶段油嘴的设计向以下方向发展：

• 低摩擦镜面工作面（Ra < 0.05 μm）
• 自密封结构（防止漏油）
• 快拆式安装接口（减少换件停机时间）
• 嵌入式识别芯片（部分高端型号支持追踪使用寿命）

二、Barmag上油嘴所涉及的产品范围

Barmag上油嘴随其整机产品线覆盖以下所有化纤产品类型：

Oerlikon Barmag系统能够掌控纺织及工业纱线生产所需的几乎所有工艺，纺制的标准聚合物包括聚酯、聚酰胺6和6.6以及聚丙烯，此外还应对PTT、PLA、PA5.6、rPET等复杂材料的挑战。

三、配件说明:

油嘴是化纤上油系统（Spin Finish System）的核心精密部件，安装在纺丝侧吹风之后、卷绕之前上油喷嘴是巴马格纺丝生产线中纺丝上油系统（Spin Finish System）的终端精密组件。其核心用途是在高速旋转的丝条表面均匀涂敷一层纺丝油剂（Finish Oil），旨在降低摩擦系数、消除静电并增强纤维集束性。胜邦公司是中国最早拥有该配件的维修、更换技术的专业化纤机械服务公司，长期为中国化纤巨头（桐昆、恒力、盛虹、新凤鸣等）长期提供相关配件的维修与换新服务。

四、特点:

适配F24系列化纤设备（常见于较早型号或特定低负载场景），侧重基础润滑，适用于中低速卷绕头，结构相对简化。专为超细旦（Micro-denier）或高性能长丝设计。在极低流量下仍能保持稳定的上油率（OPU%），有效防止由于油剂分布不均导致的断丝。强调成本效益，供油量调节范围较小，适合负载较轻的工况。闭合或半闭合微孔设计，旨在实现油膜的超高均匀度。利用毛细管作用精确控制油量，减少喷溅。

三、材质特性

采用高纯度氧化铝陶瓷或氧化锆。表面经镜面抛光处理，维氏硬度>1500，表面粗糙度控制精细。

四、参数:

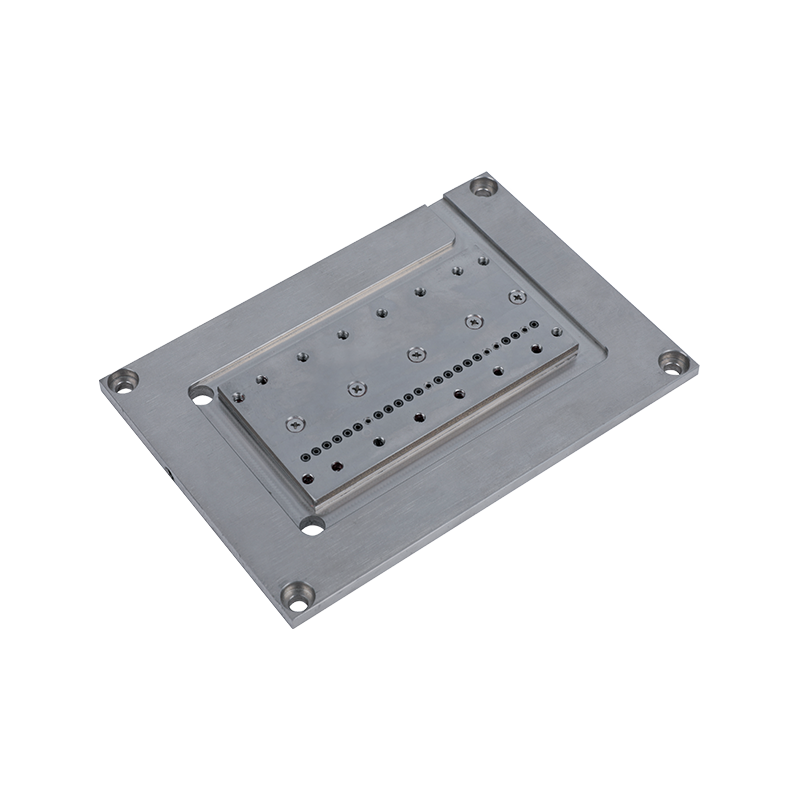

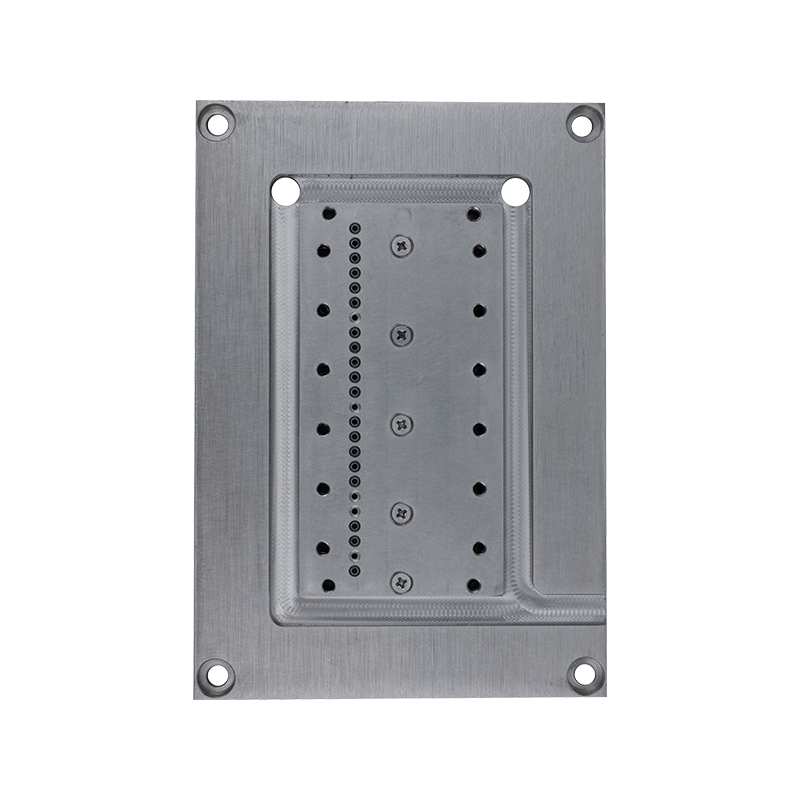

F24油嘴总成,长16cm,宽11cm,厚0.6cm;重1.038kg，闭合或半闭合导向孔设计,适用于超细旦 (Micro-denier) 及高性能纤维，要求极低的上油波动率。

五、适用范围

专为超细旦（Micro-denier）或高性能长丝设计。在极低流量下仍能保持稳定的上油率（OPU%），有效防止由于油剂分布不均导致的断丝。安装于设备侧部，兼容独立油泵系统，需确保公差余量，易因轻微错位导致漏油安装于设备侧部，兼容独立油泵系统，需确保公差余量，易因轻微错位导致漏油。

六、功能：

油嘴总成的主要作用是为高速运行的‌卷绕头锭轴‌或相关旋转部件提供‌精准、可靠、清洁的润滑油供应

七、使用寿命

常规品种约为 12-24个月。若生产含二氧化钛量高的全消光 (Full Dull) 品种，受高硬度粒子磨损影响，寿命通常缩短至 6-10个月

八、安装:

（1）安装要求

对中心线对准（Alignment）要求极高。如果丝条未精准经过微孔中心，易造成严重的摩擦损伤或油剂飞溅。位于卷绕头锭轴（Spindle）的下方或侧方，通过油管连接到集中供油系统或独立油泵，接口标准较高（如精密油管接头）。安装于设备侧部，兼容独立油泵系统，需确保公差余量，易因轻微错位导致漏油。

（2）安装步骤

清除油嘴座内的残留聚合物和干涸油垢。检查并安装配套的氟橡胶密封圈以防泄漏。将喷嘴嵌入支架，开口方向严禁逆丝向。采用标准扭矩紧固，避免陶瓷脆裂。

九、日常维护与保养

1. 超声波清洗： 微孔易积垢，需定期进行强制性超声波清洗。建议每季度进行一次超声波清洗，去除沉积在微孔内的低聚物。
2. 上油率监测： 需借助高倍显微镜检查内孔磨损和积垢。若 OPU 波动大，需检查喷嘴是否存在部分堵塞。
3. 禁止硬性擦拭： 严禁使用金属针或粗糙布块清理槽口

‌4. 注意事项：‌‌必须使用专用高速锭子油，不同油品可能导致润滑不良或损坏。
